VSTEC U 3Х

VSTEC U 3Х

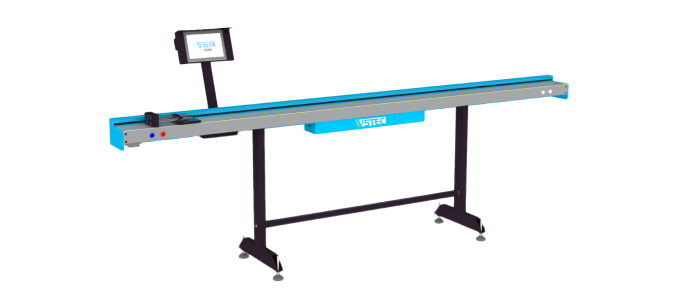

автоматизированный измерительный электронный упор
VSTEC U 3Х VSTEC U 3Х
Производительность VSTEC U 3Х - 70,0 распилов в час

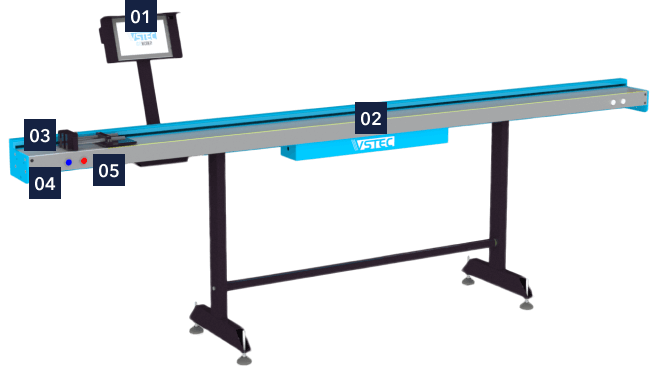

01
Модуль управления
Модуль управления
10,1 дюймовый сенсорный экран на базе операционной системы Microsoft Windows 10, кнопки управления - NEXT, BACK, STOP.
02
Рабочий стол электронного упора
Рабочий стол электронного упора
Cтол, на котором размещается материал для распиливания. Для работы с металлическими профилем рабочий стол рекомендуется доукомплектовывать роликами.
03
Упор-позиционер
Упор-позиционер
Подвижный, высокоточный - упор перемещается на требуемый размер по команде из модуля управления, перемещает упор шаговый электродвигаль посредством зубчатой ременной передачи. Точность перемещения электронного упора - 0,2 мм.
04
Кнопка управления NEXT (следующий)
Кнопка управления NEXT (следующий)
05
Кнопка управления BACK (предыдущий, возврат)
Кнопка управления BACK (предыдущий, возврат)
Применение:
VSTEC U 3Х- автоматизированный автоматизированный электронный упор предназначен для высокоточного контроля размера и оптимизации коэффициента использования материала при резке погонажных изделий на пильном оборудовании.
Предельное отклонение размера изделия после распила - 0,2 мм.
Коэффициент использования материала - 99,0%.
Описание
Выполняемые операции
Комплектация
Характеристики и габариты

Основная задача электронного измерительного упора VSTEC U 3X - быстрое и точное его позиционирование для обеспечения нужного размера обрабатываемой заготовки. Упор применяют в комбинации с различными пилами для нарезки длинномерных заготовок, таких как пластиковые, металлические профили, деревянные бруски и т п.

Автоматизированный измерительный упор VSTEC U 3X в производстве светопрозрачных конструкций используют при распиле - штапика, армирования, импоста, профиля москитной сетки, подоконника, доп профилей, дистанционной рамки стеклопакета.

Измерительный упор VSTEC U 3X представляет собой устройство с подвижной упорной пластиной, приводимой в движение электромеханическим приводом посредством ременной нерастяжимой зубчатой передачи, предназначенное для быстрого и точного выставления заданных линейных размеров для распила различных длинномерных материалов.

Предельное отклонение размера элемента изделия после распила на электронном рольганге VSTEC U3X составляет - 0,2 мм. Точность размера заготовки при распиле обеспечивают шаговый электродвигатель, ременная (нерастяжимая) зубчатая передача и электротормоз на валу электродвигателя.

Электронный измерительный рольганг позволяет производить загрузку необходимых данных, в том числе и оптимизированных через файл, значительно снижая при этом количество отходов и увеличивая производительность труда при распиле погонажных материалов. Формат файла (.XML) предоставляется производителем оборудования, его формирование осуществляется посредством любого программного обеспечения.

Производительность VSTEC U 3X - 70,0 распилов в час.
Скорость перемещения упора - 25,0 см/сек
Точность позиционирования упора - 0,2 мм.
Коэффициент использования материала - 99,0 %.

Габаритные параметры:
Длина -3 020,0 мм, Ширина - 585,0 мм, Высота - 1 400,0 мм. Вес - 80,0 кг
Длина -4 020,0 мм, Ширина - 585,0 мм, Высота - 1 400,0 мм. Вес - 93,0 кг
Потребительские параметры:
Стандарт напряжения - 220,0 Вт, 50 Гц. Общая мощность - 1,0 Квт/8,0 А.

Модуль управления - 10,1 дюймовый сенсорный экран на базе операционной системы Microsoft Windows 10, кнопки управления - NEXT, BACK, STOP.

Рабочий стол электронного упора - стол, на котором размещается материал
для распиливания. Для работы с металлическими профилем рабочий стол рекомендуется доукомплектовывать роликами.

Упор-позиционер подвижный, высокоточный - упор перемещается на требуемый размер по команде из модуля управления, перемещает упор шаговый электродвигаль посредством зубчатой ременной передачи. Точность перемещения электронного упора - 0,2 мм.

Работы на рольганге производит один оператор. Основные функциональные обязанности оператора рольганга - установка заготовки на рабочую поверхность стола, распил заготовки по заданию или выставленному размеру, наклейка этикетки после распила (при необходимости), передача заготовки на следующий по технологическому процессу пост.

На измерительном электронном упоре VSTEC U3X возможны два режима работы:

Автоматический режим - подразумевает работу по заданию, которое формируется в вашей программе, передача оптимизированного задания производится по сети (WiFi) или с помощью Flash-носителя. После ввода информации по заданию, головка рольганга с упорной пластиной посредством электромеханического привода со скоростью 25 см\сек перемещается на заданный размер, оператору необходимо упереть одним концом заготовку в упорную пластину и произвести распил. Длина отрезанной части получится заданного размера. Для выставления следующего размера нажать кнопку - "NEXT".

Ручной режим - оператор с клавиатуры модуля управления вводит необходимый размер, после этого головка с упорной пластиной посредством электромеханического привода со скоростью 25см\сек перемещается на заданный размер, оператору необходимо упереть одним концом заготовку в упорную пластину и произвести распил. Длина отрезанной части получится заданного размера. Для выставление следующего размера заготовки - его значение необходимо ввести с клавиатуры.

Работа на автоматизированном электронном рольганге VSTEC U 3X в автоматическом режиме позволяет значительно увеличить процент использования материала, сократить процент производственного брака и увеличить скорость выполнения операции распила.

Описание

Работы на рольганге производит один оператор. Основные функциональные обязанности оператора рольганга - установка заготовки на рабочую поверхность стола, распил заготовки по заданию или выставленному размеру, наклейка этикетки после распила (при необходимости), передача заготовки на следующий по технологическому процессу пост.

На измерительном электронном упоре VSTEC U3X возможны два режима работы:

Автоматический режим - подразумевает работу по заданию, которое формируется в вашей программе, передача оптимизированного задания производится по сети (WiFi) или с помощью Flash-носителя. После ввода информации по заданию, головка рольганга с упорной пластиной посредством электромеханического привода со скоростью 25 см\сек перемещается на заданный размер, оператору необходимо упереть одним концом заготовку в упорную пластину и произвести распил. Длина отрезанной части получится заданного размера. Для выставления следующего размера нажать кнопку - "NEXT".

Ручной режим - оператор с клавиатуры модуля управления вводит необходимый размер, после этого головка с упорной пластиной посредством электромеханического привода со скоростью 25см\сек перемещается на заданный размер, оператору необходимо упереть одним концом заготовку в упорную пластину и произвести распил. Длина отрезанной части получится заданного размера. Для выставление следующего размера заготовки - его значение необходимо ввести с клавиатуры.

Работа на автоматизированном электронном рольганге VSTEC U 3X в автоматическом режиме позволяет значительно увеличить процент использования материала, сократить процент производственного брака и увеличить скорость выполнения операции распила.

Выполняемые операции

Основная задача электронного измерительного упора VSTEC U 3X - быстрое и точное его позиционирование для обеспечения нужного размера обрабатываемой заготовки. Упор применяют в комбинации с различными пилами для нарезки длинномерных заготовок, таких как пластиковые, металлические профили, деревянные бруски и т п.

Автоматизированный измерительный упор VSTEC U 3X в производстве светопрозрачных конструкций используют при распиле - штапика, армирования, импоста, профиля москитной сетки, подоконника, доп профилей, дистанционной рамки стеклопакета.

Измерительный упор VSTEC U 3X представляет собой устройство с подвижной упорной пластиной, приводимой в движение электромеханическим приводом посредством ременной нерастяжимой зубчатой передачи, предназначенное для быстрого и точного выставления заданных линейных размеров для распила различных длинномерных материалов.

Предельное отклонение размера элемента изделия после распила на электронном рольганге VSTEC U3X составляет - 0,2 мм. Точность размера заготовки при распиле обеспечивают шаговый электродвигатель, ременная (нерастяжимая) зубчатая передача и электротормоз на валу электродвигателя.

Электронный измерительный рольганг позволяет производить загрузку необходимых данных, в том числе и оптимизированных через файл, значительно снижая при этом количество отходов и увеличивая производительность труда при распиле погонажных материалов. Формат файла (.XML) предоставляется производителем оборудования, его формирование осуществляется посредством любого программного обеспечения.

Комплектация

Модуль управления - 10,1 дюймовый сенсорный экран на базе операционной системы Microsoft Windows 10, кнопки управления - NEXT, BACK, STOP.

Рабочий стол электронного упора - стол, на котором размещается материал
для распиливания. Для работы с металлическими профилем рабочий стол рекомендуется доукомплектовывать роликами.

Упор-позиционер подвижный, высокоточный - упор перемещается на требуемый размер по команде из модуля управления, перемещает упор шаговый электродвигаль посредством зубчатой ременной передачи. Точность перемещения электронного упора - 0,2 мм.

Характеристики и габариты

Производительность VSTEC U 3X - 70,0 распилов в час.
Скорость перемещения упора - 25,0 см/сек
Точность позиционирования упора - 0,2 мм.
Коэффициент использования материала - 99,0 %.

Габаритные параметры:
Длина -3 020,0 мм, Ширина - 585,0 мм, Высота - 1 400,0 мм. Вес - 80,0 кг
Длина -4 020,0 мм, Ширина - 585,0 мм, Высота - 1 400,0 мм. Вес - 93,0 кг
Потребительские параметры:
Стандарт напряжения - 220,0 Вт, 50 Гц. Общая мощность - 1,0 Квт/8,0 А.

Дополнительная информация

Программное обеспечение не требует специальных знаний для настройки и работы. Интерфейс рабочей программы написан на русском языке.
Программное обеспечение оборудования позволяет проводить: самодиагностику работоспособности оборудования (Diagnos), удаленную диагностику при возникновении неполадок, пошаговый режим проверки обработок (StepbyStep) и автоматически уведомляет о необходимости проведения ТО (XService).
Оборудование работает с выгрузками в открытом формате файла (.XML), что позволяет настроить работу с любой оконной программой, на которой работает ваше производство.
Программное обеспечение и алгоритмы работы оборудования постоянно дорабатываются, все обновления программного обеспечения покупатель оборудования получает по сети интернет бесплатно, не зависимо от года выпуска и покупки оборудования.
